Bajantes - Tecsound® Tube13-15 dBA

Solución de aislamiento acústico para la insonorización de las bajantes en viviendas, hoteles, residencias, locales comerciales u oficinas, mediante la instalación envolviendo la bajante de Tecsound Tube S.

Descripción del sistema

ml Aislamiento acústico en bajantes formado por un complejo insonorizante de lámina sintética de alta densidad y sin asfalto Tecsound® unida a un fieltro no tejido de poliéster de alta tenacidad, TECSOUND® TUBE S. Presenta una banda autoadhesiva para posicionar el producto en el tubo y una banda autoadhesiva para cerrar el solape; las juntas horizontales entre tramos se sellarán con la cinta insonorizante autoadhesiva TECSOUND® S50 BAND 50.

Consejos de aplicación

• Comprobar que el soporte está libre de elementos punzonantes que puedan dañar la lámina.
• Asegurar que el fieltro se encuentre cuanto más posible en contacto con la  superficie de la tubería, garantiza la efectividad de la reducción del ruido y la dismi­nución de las vibraciones.
• Es importante que las juntas estén perfectamente selladas para evitar disminu­ción de los valores de aislamiento acústico.

Documentación

 Ficha de sistema - Tecsound Tube S

 Objeto BIM

Conductos - Tecsound® FT 55 Alu

Solución de aislamiento acústico para la insonorización de conductos de evacuación y conductos de climatización en edificación residencial, terciaria e industrial, mediante la instalación envolviendo el conducto de Tecsound FT55 ALU.

Descripción del sistema

ml Aislamiento acústico en instalaciones formado por complejo insonorizante, de fieltro poroso de fibra textil y lámina sintética Tecsound® revestida por su cara exterior con un film de aluminio armado, de un total de 5,5 Kg/m2 y 12’5 mm. de espesor TECSOUND® FT 55 AL revistiendo el conducto con brida de plástico y sellado del solape con cinta adhesiva de aluminio.

Consejos de aplicación

• Comprobar que el soporte está libre de elementos punzonantes que puedan  dañar la lámina.
• Asegurar que el fieltro se encuentre cuanto más posible en contacto con la  superficie de la tubería, garantiza la efectividad de la reducción del ruido y la dismi­nución de las vibraciones.
• Es importante que las juntas estén perfectamente selladas para evitar disminu­ción de los valores de aislamiento.

Documentación

 Ficha de sistema - Tecsound FT 55 alu

Cubierta metálica -Tecsound® (43 dBA)

Solución recomendada para centros de convenciones, pabellones deportivos y recintos feriales, que ofrece un buen nivel de aislamiento acústico al ruido aéreo y ruido de lluvia, mediante la instalación de la lámina insonorizante Tecsound® 100 sobre la chapa soporte. El sistema se completa con aislamiento térmico de lana mineral e impermeabilización sintética.

Descripción del sistema

m² Cubierta constituida por: Soporte de chapa grecada, barrera de vapor opcional según calculo higrométrico y aislamiento acústico formado por lámina sintética de base polImérica sin asfalto de 2.010 Kg/m³ de densidad, de 10,05 Kg/m² y 5 mm de espesor, TECSOUND® 100; Doble capa de aislamiento térmico con LANA MINERAL de 150 mm I 60 mm de espesor y 150 kg/m³ , instalada mediante fijaciones mecánicas a la chapa soporte, fijado a la superficie ; Membrana impermeabilizante sintética fijada mecánicamente, de PVC FLAGON® SR 180 de espesor 1,8 mm, estabilizada dimensionalmente con fieltro de malla de poléstser, resistente a los rayos U.V., agentes atmosféricos y raíces, con una resistencia a tracción ≥ de 1100 N/5cm, elongación a rotura > 15% y una resistencia al punzonamiento estático > 20 kg, soldada mediante termofusión con aire caliente en los solapes y reforzada en esquinas y rincones con ANGULOS FLAG.

Consejos de aplicación

• Los valores indicados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® se solaparán entre sí en todos los sentidos unos 5 cm., y los paneles de lana mineral se colocarán a rompejuntas. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• La lámina Tecsound® puede funcionar como barrera de vapor.
• Sistema condicionado a la aplicación y cálculos de succión del viento de acuerdo a las solicitaciones de proyecto.
• La membrana PVC/TPO FLAGON® es compatible con el sistema de fijación de INDUCCIÓN. Recomendable usar grosores de > 1,5 mm para garantizar su durabilidad.
• El remate perimetral con BARRA PERFORADA y FLAGOFIL permite repartir las solicitaciones mecánicas a las que están sometidas este tipo de cubiertas y sellar el perímetro mejorando así la resistencia a solicitaciones al viento.

Documentación

 Ficha de sistema

Cubierta metálica - Tecsound® (53 dBA)

Solución recomendada para aeropuertos, terminales ferroviarias o portuarias, recintos deportivos y de eventos, que ofrece un elevado nivel de aislamiento acústico al ruido aéreo y ruido de lluvia, mediante la instalación de la lámina insonorizante Tecsound® 100 sobre la chapa soporte. El sistema se completa con aislamiento térmico de lana mineral y acabado con bandejas metálicas engatilladas.

Descripción del sistema

m² Cubierta constituida por: Soporte de chapa grecada de 0,8 mm de grosor, barrera de vapor según calculo higrométrico formada por lámina impermeabilizante autoadhesiva de mástico elastomérico (SBS), con una armadura de film de polietileno (PE) de alta densidad adherido a una hoja de aluminio de 50 micras en su cara superior, y un acabado de film siliconado fácilmente extraíble en la cara inferior tipo TEXSELF GS 1,5; Aislamiento acústico formado por lámina sintética de base polimérica sin asfalto de 2.010 kg/m³ de densidad, de 10 kg/m² y 5 mm de espesor, TECSOUND® 100; Doble capa de aislamiento térmico con LANA MINERAL de 85 mm de espesor y 150 kg/m3 y una segunda capa de 15 mm de espesor y 220 kg/m3, instalada mediante fijaciones mecánicas a la chapa soporte; Carriles “DUO PLUS” omega de alumino de 120 mm de ancho y 11 mm de alto colocados cada 2650 mm; Capa de aislamiento térmico con LANA MINERAL de 120 mm de espesor y 30 kg/m3; Cobertura compuesta por bandeja de aluminio “KAL-ZIP DUO PLUS” System, acabado natural, de 1 mm de espesor, ejecutado mediante el sistema de clipado “DUO D-100” de alumino de 150 mm y base de polietieleno de diámetro 28 mm y 2 mm.

Consejos de aplicación

• Los valores indicados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® se solaparán entre sí en todos los sentidos unos 5 cm., y los paneles de lana mineral se colocarán a rompejuntas. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• La lámina Tecsound® puede funcionar como barrera de vapor.
• Sistema condicionado a la aplicación y cálculos de succión del viento de acuerdo a las solicitaciones de proyecto.

Documentación

 Ficha de sistema

Cubierta metálica perforada – Tecsound RA 43 dBA

Solución de aislamiento acústico para cubiertas deck perforadas con fijación mecanica, solución adecuada para centros comerciales, centros deportivo y aeropuertos.

Descripción del sistema

m2 Cubierta constituida por: Soporte de chapa perforada de 0,75 mm grosor y 57 mm altura de nervio; fondo de onda de LANA MINERAL 70 kg/m3, barrera de vapor formada por un complejo de fibra de vidrio de 230 g/m2 unido a una lámina de aluminio de 0,04 mm de espesor tipo VAPOBAC; Capa de aislamiento térmico con LANA MINERAL de 80 mm de espesor y 122 kg/m3, instalada mediante fijaciones mecánicas a la chapa soporte; Aislamiento acústico formado por lámina sintética de base polimérica sin asfalto de 2.010 Kg/m³ de densidad, de 7 Kg/m² y 3,5 mm de espesor, TECSOUND® 70; Capa de aislamiento térmico con LANA MINERAL de 80 mm de espesor y 122 kg/m3, instalada mediante fijaciones mecánicas a la chapa soporte, fijado a la superficie y acabado con una membrana impermeabilizante flotante mediante lámina sintética de PVC-P FLAGON FLAGON® SR 120 de espesor 1,2 mm, estabilizada dimensionalmente con fieltro de malla de poléstser, resistente a los rayos U.V., agentes atmosféricos y raíces, con una resistencia a tracción ≥ de 1100 N/5cm, elongación a rotura > 15% y una resistencia al punzonamiento estático > 20 kg, soldada mediante termofusión con aire caliente en los solapes y reforzada en esquinas y rincones con ANGULOS FLAG.

Consejos de aplicación

• Los valores indicados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® se solaparán entre sí en todos los sentidos unos 5 cm.. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• La lámina Tecsound® puede funcionar como barrera de vapor.
• Sistema condicionado a la aplicación y cálculos de succión del viento de acuerdo a las solicitaciones de proyecto.
• La membrana TPO Flagon es compatible con el sistema de fijación de INDUCCIÓN.
• El remate perimetral con BARRA PERFORADA y FLAGOFIL permite repartir las solicitaciones mecánicas a las que están sometidas este tipo de cubiertas y sellar el perímetro mejorando así la resistencia a solicitaciones al viento.

Documentación

 Ficha de sistema

Cubierta metálica - Tecsound® (34 dBA)

Solución recomendada para grandes superficies, naves industriales o zonas de oficinas, que ofrece aislamiento acústico al ruido aéreo y ruido de lluvia, mediante la instalación de la lámina insonorizante Tecsound® 100 sobre la chapa soporte. El sistema se completa con aislamiento térmico de panel rígido de poliisocianurato (PIR) e impermeabilización sintética.

Descripción del sistema

m² Cubierta constituida por: Soporte de chapa grecada, barrera de vapor opcional según calculo higrométrico y aislamiento acústico formado por lámina sintética de base polImérica sin asfalto de 2.010 Kg/m³ de densidad, de 10,05 Kg/m² y 5 mm de espesor, TECSOUND® 100; Capa de aislamiento térmico en planchas rígidas de poliisocianurato (P.I.R) recubiertas ambas caras con velo de vidrio, absorción de agua <2%, difusión del vapor de agua 25,8 µ, con un coeficiente de conductividad térmica de 0,028 w/mK, de 80 mm de espesor tipo PIR VV 80, se instalará mediante fijaciones mecánicas; Membrana impermeabilizante sintética fijada mecánicamente, de TPO FLAGON® EP/PR 120 de espesor 1,2 mm, estabilizada dimensionalmente con fieltro de malla de poléstser, resistente a los rayos U.V., agentes atmosféricos y raíces, con una resistencia a tracción ≥ de 1100 N/5cm, elongación a rotura > 15% y una resistencia al punzonamiento estático >20 kg, soldada mediante termofusión con aire caliente en los solapes y reforzada en esquinas y rincones con ANGULOS FLAG.

Consejos de aplicación

• Los valores indicados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® se solaparán entre sí en todos los sentidos unos 5 cm.. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• La lámina Tecsound® puede funcionar como barrera de vapor.
• Sistema condicionado a la aplicación y cálculos de succión del viento de acuerdo a las solicitaciones de proyecto.
• La membrana TPO Flagon es compatible con el sistema de fijación de INDUCCIÓN.
• El remate perimetral con BARRA PERFORADA y FLAGOFIL permite repartir las solicitaciones mecánicas a las que están sometidas este tipo de cubiertas y sellar el perímetro mejorando así la resistencia a solicitaciones al viento.

Documentación

 Ficha de sistema

Cubierta inclinada de madera - Tecsound® (48 dBA)

Solución diseñada para cubiertas inclinadas de madera, para el aislamiento acústico a ruido aéreo y ruido de lluvia en viviendas, chalets de montaña, bungalows o resorts, mediante la instalación del complejo insonorizante Tecsound® FT sobre el tablero soporte. El sistema se completa con impermeabilización bituminosa autoadehsiva, panel de aislamiento térmico de poliestireno extrusionado SOPRA XPS CR y acabado teja.

Descripción del sistema

m2 Cubierta inclinada sobre soporte de tablero de madera constituida por: Impermeabilización ADHERIDA por simple contacto de lámina autoadhesiva por una cara compuesta de betún polimérico recubierto en la cara superior por un film de polietileno (PE) coextrusionado y con tratamiento superficial para mejorar el tránsito por encima de ella, tipo TEXSELF 1,5 mm designación: LBA-15-PE; Capa de complejo insonorizante sintético de base polimérica sin asfalto de alta densidad y fieltro poroso de fibra textil de 5,6 Kg./m2 y 10 mm. de espesor, tipo TECSOUND® FT 55; Capa de aislamiento térmico en planchas rígidas de poliestireno extruido con cantos rectos y resistencia a la compresión de 300 KPa, conductividad térmica Lambda 0,036 W/mºK y de espesor 80 mm tipo SOPRA XPS CR 80, listo para recibir el acabado con teja FIJADA a la estructura de rastreles de madera que actúan de soporte.

Consejos de aplicación

• Los tramos de Tecsound® FT se colocarán entre ellos a testa y se sellarán las juntas con la cinta insonorizante autoadhesiva TECSOUND® S50 BAND 50. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• Se recomienda replantear las tejas previamente y en el caso que no entren tejas enteras, éstas se cortarán con radial a la medida y forma que se requiera.
• En los aleros, laterales, líneas de cumbreras, limatesas, limahoyas, encuentros con paramentos verticales y en cualquier otro punto singular, es necesario fijar todas las tejas.
• Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo mineral PIZARRITA.

Documentación

 Ficha de sistema

Tabiques modulares y móviles - Tecsound® (RA 45 dBA )

Solución diseñada para tabiquería modular y tabiques móviles, para el aislamiento acústico de divisorias entre despachos, salones, oficinas, etc.. La incorporación de TECSOUND® 50/SY50 mejora el aislamiento acústico del elemento sin incrementar el espesor, aportando masa y amortiguamiento.

Descripción del sistema

m² Tabiquería formada por entramado autoportante de aluminio de 3 cm compuesto por estructura perimetral de 73 mm sobre banda amortiguante TECSOUND® S50 BAND 50 y estructura vertical (montante) de 70 mm colocada cada 600 mm, sobre la que se atornillarán en ambos lados placas de panel aglomerado de 12 mm.; lámina sintética insonorizante autoadhesiva de base polimérica sin asfalto de 2.000 Kg/m³ de densidad, de 5 Kg/m² y 2,5 mm de espesor tipo TECSOUND® SY 50 entre placas; colocación de material absorbente tipo lana mineral de 45 mm de espesor y densidad 15 Kg/m³ entre las montantes.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• El sellado del perimetral de la pared con TECSOUND® S50 BAND 50 y demás juntas es muy importante para garantizar el correcto funcionamiento del sistema.
• Comprobar que las juntas están correctamente selladas y que no hay aberturas ya que derivan en puentes acústicos y pueden reducir el nivel de aislamiento acústico alcanzable.

Documentación

 Ficha de sistema

Tabiques placa de yeso - Tecsound® SY (RA 58 dBA)

Aislante acústico para particiones interiores en edificios residenciales, hoteles u oficinas.

Descripción del sistema

m2 Tabiquería formada por entramado autoportante de acero galvanizado compuesto por estructura horizontal (canal) de 73 mm sobre banda amortiguante TECSOUND S50 BAND 50 y estructura vertical (montante) de 70 mm colocada cada 600 mm, sobre el que se atornillarán en ambos lados dos placas de yeso laminar de 12,5 mm con una lámina sintética de aislamiento acústico autoadhesiva de base polimérica sin asfalto de  2.000 Kg/m3 de densidad, de 5 Kg/m2 y 2,5 mm de espesor tipo TECSOUND SY 50 entre placas; colocación de material absorbente tipo lana mineral de 70 mm de espesor y densidad 50 Kg/m3 entre las montantes. Nivel de aislamiento acústico a ruido aéreo: RA = 58 dBA.

Documentación

 Objeto BIM

Tabique placa de yeso, divisoria - Tecsound® SY (RA 54 dBA)

Solución diseñada para el aislamiento acústico de las divisorias entre habitaciones de hotel o habitación y pasillo, entre aulas y entre oficinas, entre otras. TECSOUND® SY70 mejora el aislamiento acústico del tabique en todas las frecuencias y junto con TECSOUND® S 50 BAND 50 disminuye la transmisión de vibraciones entre el perfil metálico y la placa.

Descripción del sistema

m² Tabiquería formada por entramado autoportante de acero galvanizado compuesto por estructura horizontal (canal) de 48 mm sobre banda amortiguante TECSOUND® S50 BAND 50 y estructura vertical (montante) de 46 mm colocada cada 600 mm, sobre el que se atornillarán en ambos lados dos placas de yeso laminar de 12,5 mm con una lámina sintética de aislamiento acústico autoadhesiva de base polimérica sin asfalto de 2.000 Kg/m³ de densidad, de 7 Kg/ m² y 3,5 mm de espesor tipo TECSOUND® SY 70 entre placas en uno de los lados; colocación de material absorbente tipo lana mineral de 45 mm de espesor y densidad 50 Kg/m³ entre las montantes.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• El sellado del perimetral de la pared con TECSOUND® S50 BAND 50 y demás juntas es muy importante para garantizar el correcto funcionamiento del sistema.
• Es importante instalar las capas de placa de yeso contrapeadas entre sí, para evitar pérdidas por falta de estanqueidad.

Documentación

 Ficha de sistema

Divisoria por el interior, trasdosado - Tecsound® SY (RA 63 dBA)

Solución diseñada para el aislamiento acústico de paredes divisorias de recintos de instalaciones con zonas habitables en viviendas, y locales de horario diurno o locales sin música como restaurantes y cafeterías. TECSOUND® SY 70 entre las placa de yeso laminar mejora el aislamiento en todas las frecuencias y disminuye la transmisión de vibraciones.

Descripción del sistema

m² Trasdosado de muro formado por entramado autoportante de acero galvanizado compuesto por estructura horizontal (canal) de 48 mm sobre banda amortiguante TECSOUND® S50 BAND 50 y estructura vertical (montante) de 46 mm colocada cada 600 mm, sobre el que se atornillarán dos placas de yeso laminar de 12,5 mm.; lámina sintética insonorizante autoadhesiva de base polimérica sin asfalto de 2.000 Kg/m³ de densidad, de 7 Kg/m² y 3,5 mm de espesor tipo TECSOUND® SY 70 entre placas; colocación de material absorbente tipo lana mineral de 50 mm de espesor y densidad 70 Kg/m³ entre estructura.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Es importante instalar las capas de placa de yeso contrapeadas entre sí, para evitar pérdidas por falta de estanqueidad.
• La estructura autoportante se instalará separada un mínimo de 1 cm. de la pared de soporte.

Documentación

 Ficha de sistema

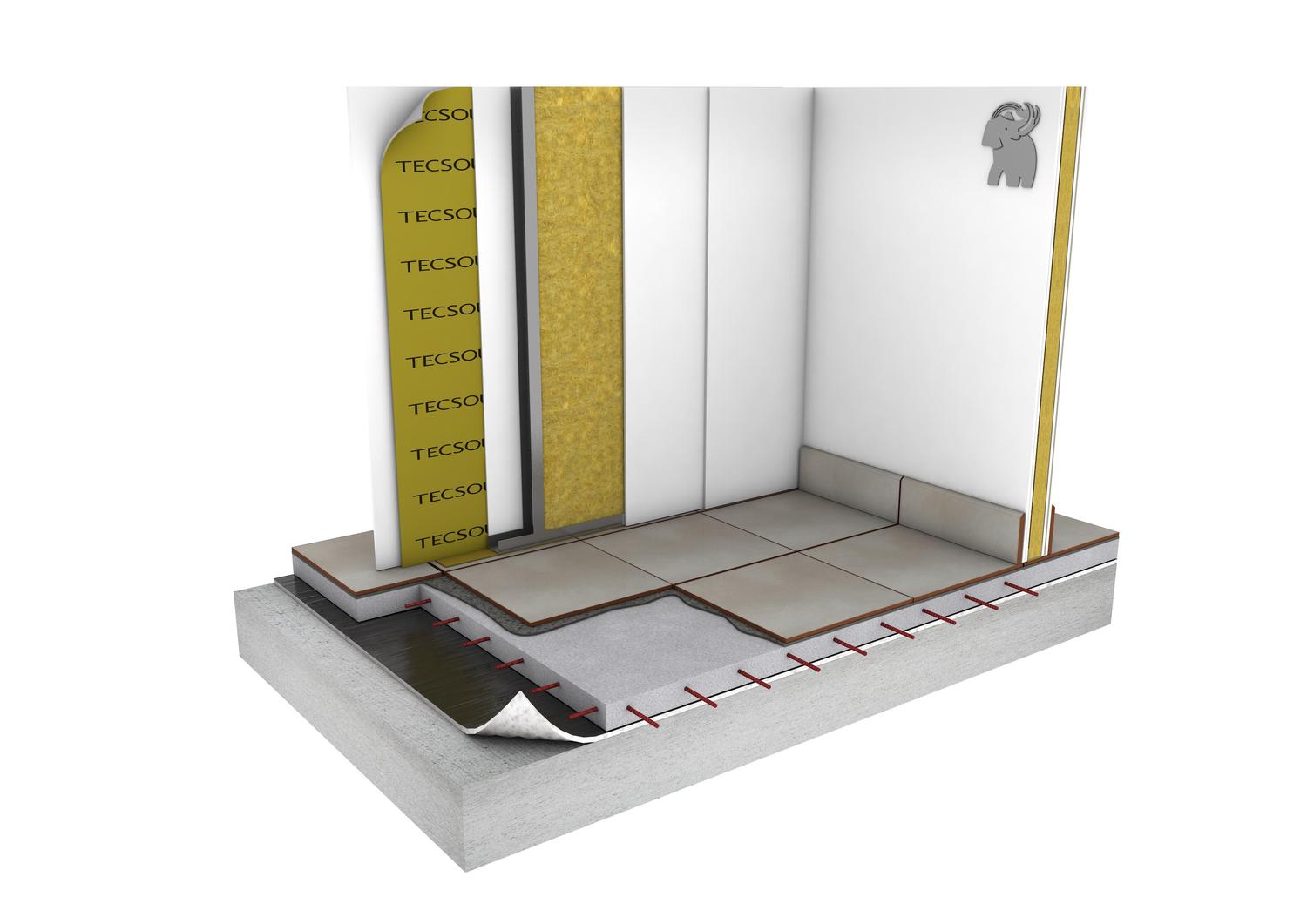

Divisoria por el interior, trasdosado - Tecsound® FT 75 + Insoplast (RA 68 dBA)

Solución diseñada para paredes divisorias en locales con música, como bares, pubs, tiendas o locales, para uso en obra nueva o rehabilitación de locales existentes. La combinación de TECSOUND® FT 75 e INSOPLAST 6 / INSOPLAST AA 6 mejoran el aislamiento acústico en todas las frecuencias y disminuye la transmisión de vibraciones.

Descripción del sistema

m² Trasdosado formado por complejo insonorizante compuesto por un fieltro poroso de fibra textil y lámina sintética de base polimérica sin asfalto de 2.000 Kg/m³ de densidad de un total de 7,6 Kg/m² y 14 mm de espesor tipo TECSOUND® FT 75, fijado al soporte mediante cola de contacto SOPRAGLUE ACOUSTIC y fijación mecánica de espiga de pvc tipo FIJACION PT-H; entramado autoportante de acero galvanizado compuesto por estructura horizontal (canal) de 48 mm sobre banda amortiguante TECSOUND® S50 BAND 50 y estructura vertical (montante) de 46 mm colocada cada 600 mm., sobre el que se atornillarán dos placas de yeso laminar de 12,5 mm; membrana acústica bituminosa autoadhesiva de base betún elastomérico, armada, flexible y 1500 kg/m³ de densidad, de 6 Kg/m² y 4 mm de espesor tipo colocación de material absorbente tipo lana mineral de 45 mm de espesor y densidad 50 Kg/m³ entre montantes.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® FT75 se colocar entre sí a testa y se sellarán las juntas con TECSOUND® S50 BAND 50, o bien se solaparán 5 cm. sellándolos con Sopraglue o con cinta adhesiva. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• Es importante instalar las capas de placa de yeso contrapeadas entre sí, para evitar pérdidas por falta de estanqueidad.
• La estructura autoportante se instalará separada un mínimo de 1 cm. de la pared de soporte.

Documentación

 Ficha de sistema

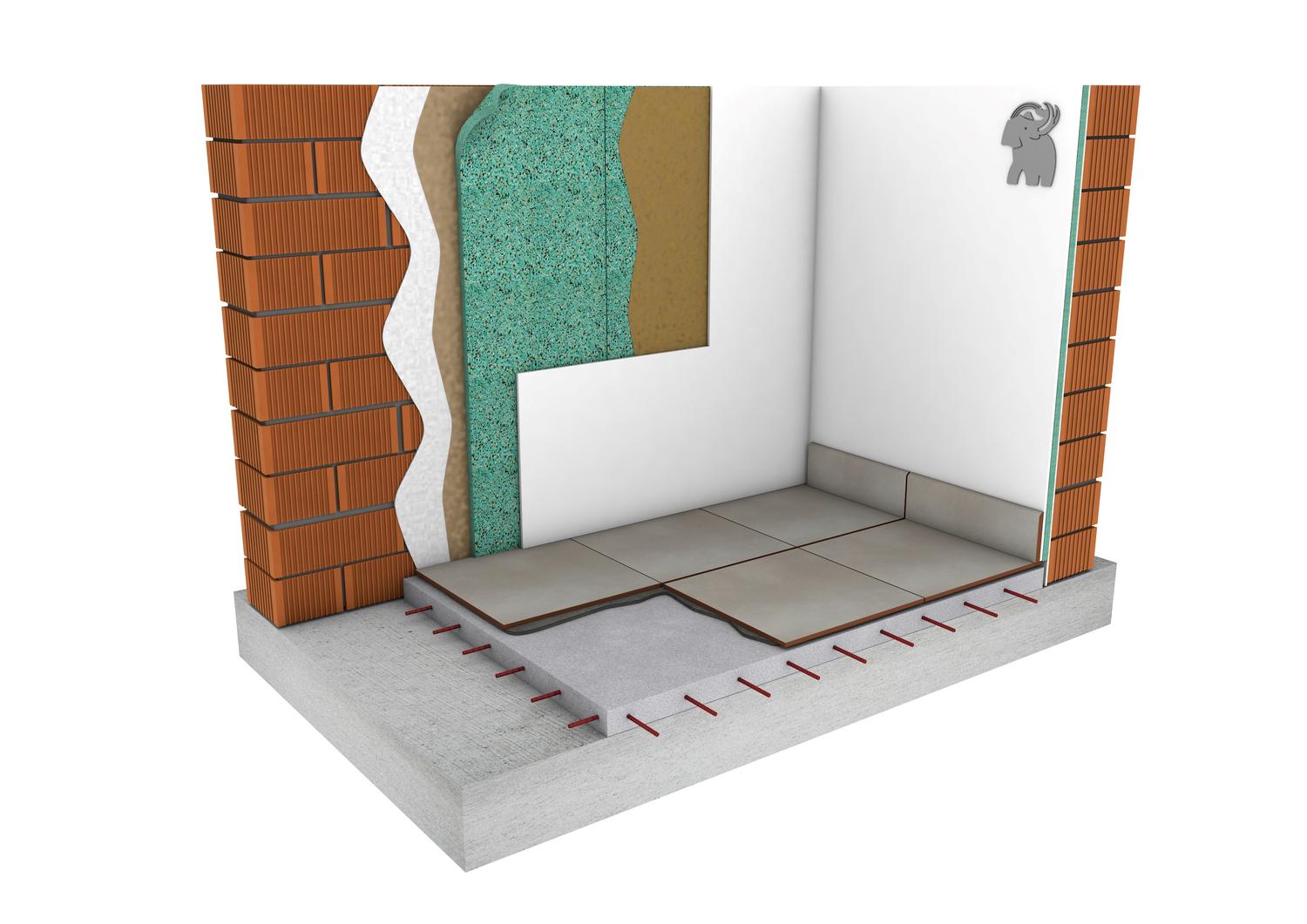

Medianera rehabilitación - Soprapren 80

Aislamiento acústico al ruido aéreo de paredes de separación entre recintos y techos en obra nueva y rehabilitación. Mejora de aislamiento en paredes medianeras. Producto diseñado para el aislamiento acústico de aulas, habitaciones de hospital, hoteles, etc y para locales comerciales.

Descripción del sistema

m2 Trasdosado de pared de obra formado por panel acústico de aglomeración de espuma flexible de poliuretano tip SOPRAPREN 80 de 40 mm de espesor, adherido al soporte con cola de contacto, sobre el que se encolará una placa de yeso laminar de 15 mm. Nivel de aislamiento acústico a ruido aéreo: RA = 63,5 dBA.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente sus valores acústicos.
• Es importante contrapear las juntas entre placas de yeso, para evitar pérdidas de estanqueidad
• Las perforaciones para instalaciones en paredes son puentes acústicos no recomendados.

Divisoria por el interior, trasdosado - Tecsound® FT 75 (RA 56 dBA)

Solución diseñada para el aislamiento acústico de paredes divisorias de recintos de instalaciones con zonas habitables en viviendas y locales, mediante TECSOUND® FT 75 fijado a la pared y posterior trasdosado con una placa de yeso laminar. Apto también para la mejora del aislamiento acústico de medianeras existentes en viviendas.

Descripción del sistema

m² Trasdosado formado por complejo insonorizante compuesto por un fieltro poroso de fibra textil y lámina sintética de base polimérica sin asfalto de 2.000 Kg/m³ de densidad de un total de 7,6 Kg/m² y 14 mm de espesor tipo TECSOUND® FT 75 fijado al soporte mediante cola de contacto SOPRAGLUE ACOUSTIC y fijación mecánica de espiga de pvc tipo FIJACION PT-H; entramado autoportante de acero galvanizado compuesto por estructura horizontal (canal) de 48 mm sobre banda amortiguante TECSOUND® S50 BAND 50 y estructura vertical (montante) de 46 mm colocada cada 600 mm, sobre el que se atornillará una placa de yeso laminar de 15 mm; colocación de material absorbente tipo lana mineral de 45 mm de espesor y densidad 50 Kg/m³ entre montantes.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® FT75 se colocar entre sí a testa y se sellarán las juntas con TECSOUND® S50 BAND 50, o bien se solaparán 5 cm. sellándolos con Sopraglue o con cinta adhesiva. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• La estructura autoportante se instalará separada un mínimo de 1 cm. de la pared de soporte.

Documentación

 Ficha de sistema

Divisoria por el interior, trasdosado Tecsound® 2FT + Tecsound® S 100 (RA 72 dBA)

Solución diseñada para paredes divisorias en locales de actividad con elevados niveles de presión sonora y funcionamiento en horario nocturno, como pubs, discotecas y salas de concierto, para uso en obra nueva o rehabilitación de locales existentes, mediante TECSOUND® 2FT80 colocado entre la pared de obra y el trasdosado, y TECSOUND® S100 entre dos placas de yeso laminar, junto con estructura de 70 mm. lana mineral.

Descripción del sistema

m² Trasdosado de muro formado por complejo insonorizante compuesto por un fieltro poroso de fibra textil y  lámina sintética de base polimérica sin asfalto de 2.010 Kg/m³ de densidad de un total de 7,6 Kg/m² y 14 mm. de espesor tipo TECSOUND FT 75 fijado al soporte mediante adhesivo de contacto o fijación mecánica de espiga de pvc tipo FIJACION PT-H; entramado autoportante de acero galvanizado compuesto por estructura horizontal (canal) de 48 mm sobre banda amortiguante TECSOUND S50 BAND 50 y estructura vertical (montante) de 46 mm colocada cada 600 mm, sobre el que se atornillarán dos placas de yeso laminar de 12,5 mm; colocación de material absorbente tipo lana mineral de 50 mm de espesor y densidad 50 Kg/m³ entre montantes y colocación de aislamiento acústico con una lámina sintética autoadhesiva de base polimérica  sin asfalto de 2010 Kg/m² de densidad, de 5 Kg/m² y 2,5 mm de espesor tipo TECSOUND SY50 entre placas. Nivel de aislamiento acústico a ruido aéreo: RA = 68 dBA.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® FT75 se colocar entre sí a testa y se sellarán las juntas con TECSOUND® S50 BAND 50, o bien se solaparán 5 cm. sellándolos con Sopraglue o con cinta adhesiva. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• Es importante instalar las capas de placa de yeso contrapeadas entre sí, para evitar pérdidas por falta de estanqueidad.
• La estructura autoportante se instalará separada un mínimo de 1 cm. de la pared de soporte.

Documentación

 Objeto BIM

Tabique cerámico doble hoja - Tecsound® 2FT80 (RA 50 dBA)

Solución para el aislamiento acústico de paredes divisorias entre distintos usuarios, en viviendas de obra nueva, mediante TECSOUND® 2FT80 colocado en la cámara de aire. El sistema se completa con la colocación de la banda desolarizadora TEXSIMPACT BANDA MUROS debajo de los tabiques.

Descripción del sistema

m² Elemento de separación vertical formado por doble hoja de ladrillo de hueco doble de 7 cm, recibido con mortero y enlucido por la cara exterior con 12 mm de yeso, con aislamiento acústico entre las dos hojas mediante complejo insonorizante formado por dos fieltros porosos de fibra textil entre los que se ha intercalado la lámina sintética de base polimérica sin asfalto de 2.000 Kg/m³ de densidad, de un total de 8,2 Kg/m² y 24 mm de espesor tipo TECSOUND® 2FT 80, fijado al soporte mediante cola de contacto SOPRAGLUE ACOUSTIC y fijación mecánica de espiga de pvc tipo FIJACION PT-H; colocación de banda de espuma de polietileno reticulado de 10 mm. tipo TEXSIMPACT BANDA MUROS debajo de los tabiques como banda desolarizadora.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® 2FT80 se colocarán entre sí a testa y se sellarán las juntas con TECSOUND® S50 BAND 50, o bien se solaparán 5 cm. sellándolos con Sopraglue o con cinta adhesiva. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.

Documentación

 Ficha de sistema

Medianera rehabilitación - Tecsound® FT 75 (Mejora > 10 dBA)

Solución para la mejora del aislamiento acústico de paredes medianeras existentes, mediante TECSOUND® FT 75 fijado a la pared y trasdosado directo mediante un perfil omega sobre el que se atornilla una placa de yeso laminar. Solución indicada para reducir las molestias por ruido proveniente de voces, TV, equipos de música, etc.

Descripción del sistema

 m² Trasdosado de muro formado por complejo insonorizante compuesto por un fieltro poroso de fibra textil y lámina sintética de base polimérica sin asfalto de 2.010 Kg/m3 de densidad de un total de 7,6 Kg/m2 y 11 mm de espesor tipo TECSOUND® FT 75 fijado al soporte mediante adhesivo de contacto o fijación mecánica de espiga de pvc tipo FIJACION PT-H; entramado autoportante de acero galvanizado compuesto por estructura horizontal y vertical por un Perfil Omega; colocación de la placa de yeso laminar fijada a los perfiles con un espe­sor de 15 mm.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito.
• Cambiar grosores o materiales del sistema original puede modificar considerable­mente sus valores acústicos.
• Es importante contrapear las juntas entre placas de yeso, para evitar pérdidas de estanqueidad
• Las perforaciones para instalaciones en el techo son puentes acústicos no reco­mendados.

Documentación

 Ficha de sistema

 Objeto BIM

Tabique placa de yeso doble estructura - Insoplast (RA 64 dBA)

Solución diseñada para divisorias entre viviendas, entre habitaciones en hoteles, residencias y hospitales o separación entre aulas. INSOPLAST 6 / INSOPLAST AA 6 aumenta la masa del sistema, permitiendo obtener un alto nivel de aislamiento acústico con un espesor reducido. El uso de doble estructura disminuye la transmisión acústica a través del tabique.

Descripción del sistema

m² Elemento de separación vertical formado por entramado autoportante de acero galvanizado compuesto formado por doble estructura horizontal (canal) de 48 mm sobre banda amortiguante TECSOUND® S50 BAND 50 y estructura vertical (montante) de 46 mm colocada cada 600 mm sobre el que se atornillarán en ambos lados dos placas de yeso laminar de 12,5 mm.; colocación de placa de yeso laminar de 12.5 mm. intermedia sobre la que se instalará una membrana acústica bituminosa autoadhesiva de base betún elastomérico, armada, flexible y 1500 kg/m³ de densidad, de 6 Kg/m² y 4 mm de espesor tipo INSOPLAST AA 6; colocación de material absorbente tipo lana mineral de 50 mm de espesor y densidad 50 Kg/m³ entre montantes.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Es importante instalar las capas de placa de yeso contrapeadas entre sí, para evitar pérdidas por falta de estanqueidad.

Documentación

 Ficha de sistema

Suelo obra nueva - Texfon (∆Lw 22 dB)

Solución para el aislamiento al ruido de impacto en viviendas, hoteles, residencias, hospitales u oficinas, de suelos en obra nueva, o rehabilitación integral de edificios, mediante lámina de fieltro de poliéster no tejido TEXFON.

Descripción del sistema

m² de aislamiento acústico al ruido de impacto de forjados en obra nueva mediante lámina antiimpacto de 3.4 mm. de fieltro de poliéster de alta tenacidad unido a una protección bituminosa, con alta resistencia a la compresión, desgarro y punzonamiento, tipo TEXFON; solapado mediante uso de la lengüeta autoadhesiva destinada a tal efecto que incorpora el producto; protegido con chapa de mortero armado de 4-5 cm.

Consejos de aplicación

• La solución se complementa con la banda perimetral tipo BANDA DESOLIDARIZACIÓN TEXFON, banda autoadhesiva para la desolidarización del suelo con los paramentos verticales.
• Aplicar la lámina acústica poco tiempo antes de realizar la capa de mortero de regularización, así se evita que se dañe durante el continuo proceso de ejecución de la obra.
• Es recomendable armar la capa de recrecido de mortero para repartir la carga de uso y evitar fisuras y grietas futuras en el pavimento.
• Debe preverse una protección provisional en zonas de paso hasta finalizar la capa superior de terminación.

Documentación

 Ficha de sistema

Objeto BIM

Suelo obra nueva - Texsimpact (∆Lw 21 dB)

Solución para el aislamiento al ruido de impacto en viviendas de suelos en obra nueva, o rehabilitación integral de edificios, mediante lámina de polietileno reticulado tipo TEXSIMPACT.

Descripción del sistema

m² de aislamiento acústico al ruido de impacto de forjados en obra nueva mediante lámina de espuma de polietileno reticulado de densidad 30 Kg/m³ y 5 mm. de espesor tipo TEXSIMPACT 5 mm.; solapado un mínimo de 10 cm., sellado de los solapes con cinta adhesiva y protegido mediante chapa de mortero armado de 4-5 cm.

Consejos de aplicación

• La solución se complementa con la banda perimetral tipo BANDA DESOLIDARIZACIÓN TEXFON, banda autoadhesiva para la desolidarización del suelo con los paramentos verticales.
• Aplicar la lámina acústica poco tiempo antes de realizar la capa de mortero de regularización, así se evita que se dañe durante el continuo proceso de ejecución de la obra.
• Es recomendable armar la capa de recrecido de mortero para repartir la carga de uso y evitar fisuras y grietas futuras en el pavimento.
• Debe preverse una protección provisional en zonas de paso hasta finalizar la capa superior de terminación.

Documentación

 Ficha de sistema

Suelos Soprapren 110 - 30 dB

Sistema para el aislamiento acústico de suelos al ruido de impacto en obra nueva y rehabilitación.

Descripción del sistema

m2 de aislamiento acústico al ruido de impacto de forjados en obra nueva o rehabilitación mediante panel acústico de aglomeración de espuma flexible de poliuretano tipo SOPRAPREN 110 de 20 mm de espesor; colocados a testa hasta cubrir la superficie, sellado de los solapes con cinta adhesiva y protegido con film de polietileno tipo VAPORFLAG o similar y capa de compresión de mortero armado de 5 cm.

Detalles: ml de encuentro con paramento vertical, remontando el mismo panel SOPRAPREN 110 hasta llegar a la altura de acabado del pavimento para garantizar la continuidad del aislamiento acústico. Alternativamente se puede instalar la banda desolidarizante BANDA AUTOADHESIVA TEXFON.

Suelos 9 Texcork dB - 15 dB

Aislante acústico de suelos con lámina de corcho aglomerado y caucho reciclado sobre baldosa ceramica

Descripción del sistema

Aislamiento acústico ruido de impacto de suelo sobre forjado formado por: lámina de corcho aglomerado y caucho reciclado de 3 mm. de espesor, colocada a testa y sellada con cinta adhesiva, fijada al soporte con adhesivo de resina-cemento GECOL G100 Flexible Premium o G100 Superflex; aplicación de adhesivo de resina-cemento GECOL G100 Flexible Premium, o G100 Superflex en caso que las baldosas cerámicas a colocar tenga un lado superior a 90 cm., para recibir la baldosa cerámica; posterior sellado de juntas con productos de la gama G#color.

Documentación

 Detalles del sistema

Suelo parquet, laminado - TEXFON (∆Lw 21 dB)

Sistema para el aislamiento al ruido de impacto en suelos de parquet o tarima, en obra nueva o rehabilitación, mediante lámina de fieltro de poliéster no tejido TEXFON.

Descripción del sistema

m² de aislamiento acústico al ruido de impacto de suelos mediante lámina antiimpacto de 3.4 mm. de fieltro de poliéster de alta tenacidad unido a una protección bituminosa, con alta resistencia a la compresión, desgarro y punzonamiento, tipo TEXFON; solapado mediante uso de la lengüeta autoadhesivo destinada a tal efecto que incorpora el producto; terminado con suelo tipo parquet, laminado o similar de 8 mm de espesor.

Consejos de aplicación

• Debe preverse una protección provisional en zonas de paso hasta finalizar la capa superior de terminación.
• El uso de la BANDA DE DESOLIDARIZACIÓN TEXFON complementa el sistema asegurando la eficiencia del aislamiento acústico, con la desolidarización del suelo con los paramentos verticales.

Documentación

 Ficha de sistema

Objeto BIM

Suelo rehabilitación - Tecsound® Texfon

Sistema para aislamiento a ruido aéreo y de impacto en suelos de parquet o tarima, mediante la colocación de los aislamiento TECSOUND® y TEXFON. Especialmente recomendado para rehabilitación en viviendas, hoteles, y locales comerciales, gracias a su bajo espesor y facilidad de instalación.

Descripción del sistema

m² de aislamiento acústico al ruido aéreo y de impacto de forjados y suelos en rehabilitación mediante: lámina antiimpacto de 3.4 mm. de fieltro de poliéster de alta tenacidad unido a una protección bituminosa, con alta resistencia a la compresión, desgarro y punzonamiento, tipo TEXFON; solapado mediante uso de la lengüeta autoadhesivo destinada a tal efecto que incorpora el producto; lámina sintética insonorizante de base polimérica y densidad 2.000 Kg/m³, viscoelástica, de 7 Kg/m² y 3.5 mm. de espesor tipo TECSOUND® 70, colocada sobre Texfon a rompejuntas y a testa, sellando las juntas con cinta adhesiva; acabado con parquet de 15 mm.

Consejos de aplicación

• Es importante instalar TEXFON y TECSOUND® a rompejuntas, para garantizar la continuidad del aislamiento acústico.
• Debe preverse una protección provisional en zonas de paso hasta finalizar la capa superior de terminación.
• El uso de la BANDA DE DESOLIDARIZACIÓN TEXFON complementa el sistema asegurando la eficiencia del aislamiento acústico, con la desolidarización del suelo con los paramentos verticales.

Documentación

 Ficha de sistema

Suelo primer forjado - Tecsound® FT (∆Lw 22 dB)

Sistema para el aislamiento acústico de suelos en primeros forjados, entre vivienda y garaje o locales comerciales. La instalación del complejo insonorizante TECSOUND® FT 75 permite obtener un buen nivel de aislamiento acústico tanto a ruido aéreo como a ruido de impacto. Sistema también recomendado para locales en los que pueda haber reproducción de música o música en directo sin amplificar.

Descripción del sistema

m² de aislamiento acústico a ruido aéreo y ruido de impacto de forjados, mediante la instalación del complejo insonorizante sintético de base polimérica sin asfalto de alta densidad y fieltro poroso de fibra textil, de 7,6 Kg/m² y 14 mm de espesor TECSOUND® FT 75 sobre forjado, colocado a testa entre laminas y sellada la junta mediante la banda TECSOUND® S50 BAND 50; protegido mediante chapa de mortero armado de 4-5 cm.

Consejos de aplicación

• Remontar el Tecsosund un mínimo de la altura final que vaya a tener el suelo en los encuentros con paramentos verticales.
• Aplicar la lámina acústica poco tiempo antes de realizar la capa de mortero de regularización, así se evita que se dañe durante el continuo proceso de ejecución de la obra.
• Es recomendable armar la capa de recrecido de mortero para repartir la carga de uso y evitar fisuras y grietas futuras en el pavimento.
• Debe preverse una protección provisional en zonas de paso hasta finalizar la capa superior de terminación.

Documentación

 Ficha de sistema

Suelos 8 Texcork dB - 15 dB

Aislante acústico de suelos con lámina de corcho aglomerado y caucho reciclado sobre baldosa ceramica

Descripción del sistema

Aislamiento acústico ruido de impacto de suelo sobre forjado formado por: lámina de corcho aglomerado y caucho reciclado de 3 mm. de espesor, colocada a testa y sellada con cinta adhesiva, fijada al soporte con adhesivo de resina-cemento GECOL G100 Flexible Premium o G100 Superflex; aplicación de adhesivo de resina-cemento GECOL G100 Flexible Premium, o G100 Superflex en caso que las baldosas cerámicas a colocar tenga un lado superior a 90 cm., para recibir la baldosa cerámica; posterior sellado de juntas con productos de la gama G#color.

Documentación

 Detalles del sistema

Techo locales de actividad - Tecsound® SY (RA 72 dBA)

Solución diseñada para el aislamiento acústico de locales de actividad como restaurantes, bares o tiendas, o salas de máquinas. TECSOUND® SY mejora el aislamiento acústico en todas las frecuencias y disminuye la transmisión de vibraciones.

Descripción del sistema

m² Aislamiento acústico de techo formado por estructura de chapa de acero galvanizado de 60/27 mm, suspendida del forjado mediante amortiguadores, sobre la que se atornillarán dos placas de yeso laminar de 12,5 mm.; lámina sintética insonorizante autoadhesiva de base polimérica sin asfalto de 2.000 Kg/m³ de densidad, de 7 Kg/m² y 3’5 mm de espesor tipo TECSOUND® SY 70 entre placas; colocación de material absorbente tipo lana mineral de 50 mm de espesor y densidad 50 Kg/m³ en la cámara de aire.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Es importante instalar las capas de placa de yeso contrapeadas entre sí, para evitar pérdidas por falta de estanqueidad.
• El anclaje de los amortiguadores de techo se hace siempre a la vigueta del forjado, o algún elemento constructivo de refuerzo.
• Al ser techos muy pesado recomendamos emplear un sistema de perfilería en el techo compuesto de perfil primario y secundario. Este sistema ayuda a repartir cargas si se produce
• la rotura de algún punto de anclaje del amortiguador.
• Las placas de yeso laminado siempre se deben anclar a la estructura auxiliar de acero galvanizado, nunca emplear tornillos placa-placa.
• Las perforaciones para instalaciones en el techo son puentes acústicos no recomendados.

Documentación

 Ficha de sistema

Objeto BIM

Techo locales con música - Tecsound® FT + Insoplast (RA 80 dBA)

Solución diseñada para el aislamiento acústico de locales de actividad con música como: pubs, discotecas, salas de concierto, y para recintos con elevados niveles de presión sonora como salas de maquinaria e instalaciones. La combinación de TECSOUND® FT e INSOPLAST mejoran el aislamiento acústico en todas las frecuencias y disminuye la transmisión de vibraciones.

Descripción del sistema

m² Aislamiento acústico de techo formado por estructura de chapa de acero galvanizado de 60/27 mm, sobre la que se atornilla dos placas de yeso laminar de 12,5 mm.; membrana acústica bituminosa autoadhesiva de base betún elastomérico, armada, flexible y 1500 kg/m³ de densidad, de 6 Kg/m² y 4 mm de espesor tipo INSOPLAST AA 6 entre placas; previa colocación de complejo insonorizante en forjado formado por un fieltro poroso de fibra téxtil y lámina sintética Tecsound, de un total de 7,6 Kg/m² y 14 mm de espesor tipo TECSOUND® FT 75, anclado al forjado mediante cola de contacto SOPRAGLUE ACOUSTIC y fijación mecánica de espiga de pvc tipo FIJACIÓN PT-H; anclaje del techo al forjado mediante amortiguadores; colocación de material absorbente tipo lana mineral de 50 mm de espesor y densidad 50 Kg/m³ en la cámara de aire.

Consejos de aplicación

• Los valores ensayados corresponden exclusivamente al sistema descrito. Cambiar grosores o materiales del sistema original puede modificar considerablemente el valor de aislamiento acústico.
• Los tramos de Tecsound® FT75 se solaparán 5 cm. sellándolos con Sopraglue o con cinta adhesiva. Es importante garantizar que no queden aberturas que podrían disminuir los valores de aislamientos acústico.
• Es importante instalar las capas de placa de yeso contrapeadas entre sí, para evitar pérdidas por falta de estanqueidad.
• El anclaje de los amortiguadores de techo se hace siempre a la vigueta del forjado, o algún elemento constructivo de refuerzo.
• Al ser techos muy pesado recomendamos emplear un sistema de perfilería en el techo compuesto de perfil primario y secundario. Este sistema ayuda a repartir cargas si se produce la rotura de algún punto de anclaje del amortiguador.
• Las perforaciones para instalaciones en el techo son puentes acústicos no recomendados.

Documentación

 Ficha de sistema

Objeto BIM
